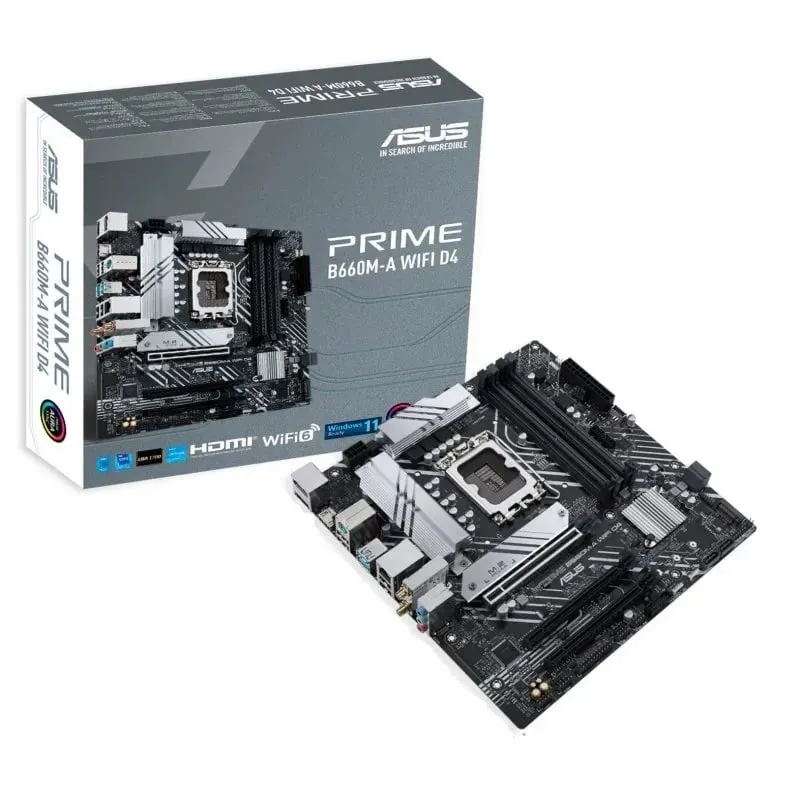

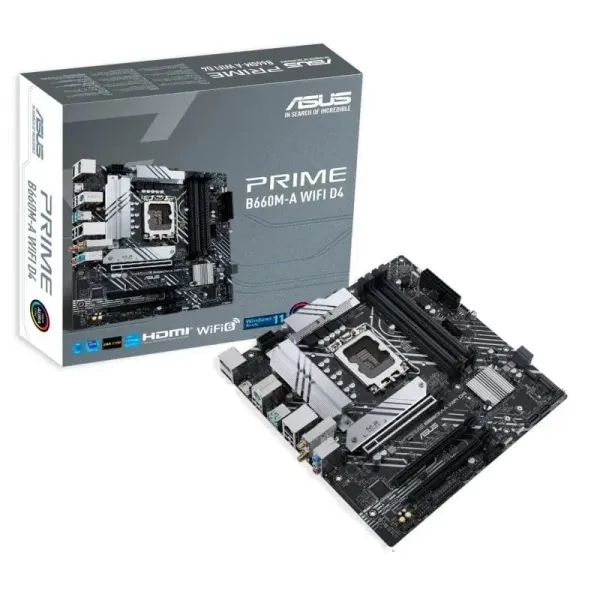

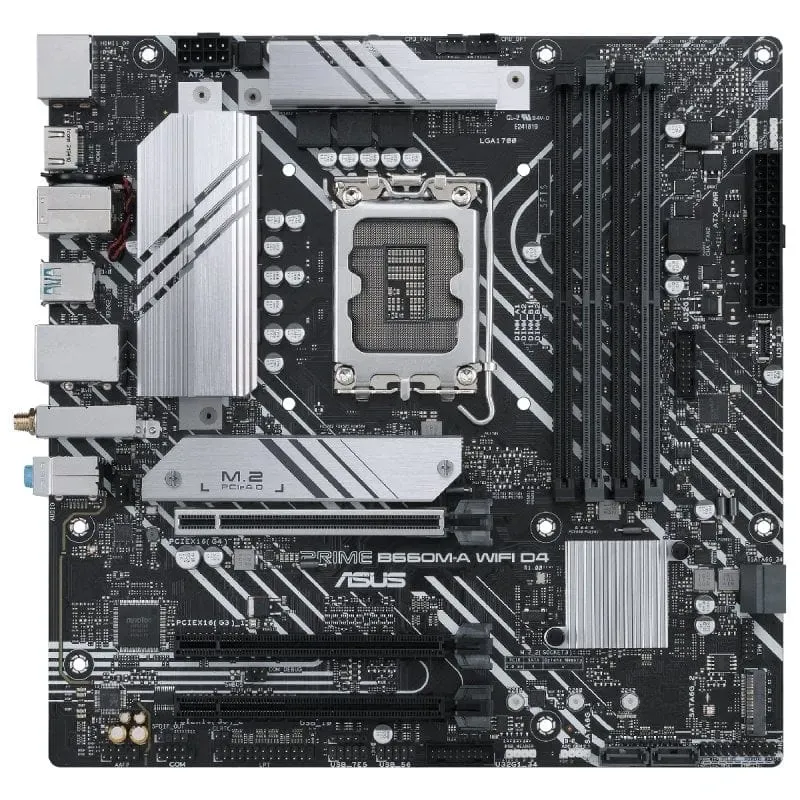

Motherboard Asus Prime B660M-A mATX Wifi DDR4 Socket 1700

Motherboard Asus Prime B660M-A mATX Wifi DDR4 Socket 1700

Apresentamos a Asus PRIME B660M-A WIFI D4, uma motherboard Intel® B660 LGA 1700 mATX com PCIe 4.0, dois slots M.2, Intel® 1Gb Ethernet, Intel® Wi-Fi, DP, 2 HDMI®, USB 3.2 Gen. 2 traseiro, USB 3.2 Gen. 1 Type-C frontal e iluminação Aura Sync.

Características:Socket Intel® LGA 1700: Suporta processadores Intel® 12ª geração.

Conectividade de alta velocidade: Intel® Wi-Fi 6, PCIe 4.0, Intel® 1 Gb Ethernet, USB 3.2 Gen. 2 Type-A traseiro e USB 3.2 Gen. 1 Type A e C® frontal.

ASUS OptiMem II: Circuito de memória otimizado para preservar a integridade do sinal e estender o alcance de overclocking

Arrefecimento abrangente: dissipador de calor VRM, dissipador de calor M.2, dissipador de calor PCH, conectores de ventilação híbridos e Fan Xpert 2+.

Especificações Motherboard Asus Prime B660M-A mATX Wifi DDR4 Socket 1700 :

CPU

Intel® Socket LGA1700 para processadores Intel® Core™, Pentium® Gold e Celeron® de 12ª geração *

Suporta Tecnologia Intel® Turbo Boost 2.0 e Tecnologia Intel® Turbo Boost Max 3.0 **

* Consulte www.asus.com para obter a lista de suporte de CPU.

** O suporte da tecnologia Intel® Turbo Boost Max 3.0 depende dos tipos de CPU.

Chipset

B660 Chipset Intel®

Memória

4 x DIMM, máx. 128 GB, DDR4

5333 (OC)/5000 (OC)/4800 (OC)/4600 (OC)/4400 (OC)/4266 (OC)/4000 (OC)/3733 (OC)/3600 (OC)/3466 (OC)/3400 (OC)/3333 (OC)/3200/3000/2933/2800/2666/2400/2133 Não-ECC, Memória sem buffer *

Arquitetura de memória de canal duplo

Suporta Intel® Extreme Memory Profile (XMP)

OptiMem II

* A taxa de dados real da memória depende dos tipos de CPU e módulos DRAM, para mais informações, consulte www.asus.com para Memory QVL (Qualified Vendors Lists).

Gráficos

1 x DisplayPort **

2 portas HDMI® ***

* As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.

** Suporta máx. 4K a 60 Hz conforme especificado em DisplayPort 1.4.

*** Suporta 4K @ 60 Hz conforme especificado em HDMI 2.1.

Slots de expansão

Processadores Intel® 12ª geração

1 slot PCIe 4.0/3.0 x16

Chipset Intel® B660 *

1 slot PCIe 3.0 x16 (suporta modo x4)

1 slot PCIe 3.0 x16 (suporta modo x1)

* Suporta memória Intel® Optane série H em slot PCIe conectado a PCH

Armazenamento

Total suportado: 2 slots M.2 e 4 portas SATA 6 Gb/s *

Processadores Intel® 12ª geração

Slot M.2_1 (key M), tipo 2242/2260/2280

– Os processadores Intel® 12ª geração suportam o modo PCIe 4.0 x4.

Chipset Intel® B660 **

Slot M.2_2 (key M), tipo 2242/2260/2280 (suporta o modo PCIe 4.0 x4) *

4 portas SATA de 6 Gb/s

* A tecnologia de armazenamento Intel® Rapid suporta SATA RAID 0/1/5/10.

** Intel® Rapid Storage Technology suporta Intel® Optane Memory H Series em slots M.2 conectados a PCH.

Ethernet

1 x Intel® 1 Gb Ethernet

Wireless e Bluetooth

Wi-Fi 6

2×2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)

Suporta banda de frequência de 2,4/5 GHz

Bluetooth v5.2

USB

USB traseiro (total de 6 portas)

2 portas USB 3.2 Gen 2 (2 x Tipo A)

4 portas USB 2.0 (4 x Tipo A)

USB frontal (total de 10 portas)

2 conectores USB 3.2 Gen 1 suportam 4 portas USB 3.2 Gen 1 adicionais

1 x conector USB 3.2 Gen 1 (compatível com USB Type-C®)

2 conectores USB 2.0 suportam 4 portas USB 2.0 adicionais

1 x conectores USB 2.0 suportam 1 porta USB 2.0 adicional

Áudio

Realtek 7.1 Surround Sound Áudio de alta definição CODEC *

Suporta: deteção de jack, multi-streaming, retificação de jack do painel frontal

Suporta reprodução de até 24 bits/192 kHz

Recursos de áudio

Blindagem de áudio

Condensadores de áudio premium

Camadas de PCB de áudio dedicadas

** Um chassi com um módulo de áudio HD no painel frontal é necessário para suportar a saída de áudio 7.1 Surround Sound.

Portas de E/S do painel traseiro

2 portas USB 3.2 Gen 2 (2 x Tipo A)

4 portas USB 2.0 (4 x Tipo A)

1 x DisplayPort

2 portas HDMI®

1 x Módulo Wi-Fi

1 porta Ethernet Intel® 1Gb

3 x conectores de áudio

1 x porta combo teclado/rato PS/2

Conectores de E/S internos

Relacionado com ventilador e refrigeração

1 x 4 pinos CPU Fan header

1 x 4 pinos CPU OPT Fan header

2 x 4 pinos Chassis Fan header

Relacionado ao poder

1 x conector de alimentação principal de 24 pinos

1 conector de alimentação de + 12V de 8 pinos

Relacionado ao armazenamento

2 slots M.2 (key M)

4 portas SATA de 6 Gb/s

USB

2 conectores USB 3.2 Gen 1 suportam 4 portas USB 3.2 Gen 1 adicionais

1 x conector USB 3.2 Gen 1 (compatível com USB Type-C®)

2 conectores USB 2.0 suportam 4 portas USB 2.0 adicionais

1 x suporte para conector USB 2.0 1 porta USB 2.0

Diversos

3 conectores endereçáveis AURA Gen 2

1 x conector RGB AURA

1 x conector CMOS claro

1 x conector da porta COM

1 x conector de áudio do painel frontal (AAFP)

1 x conector LPT

1 x conector S/PDIF Out

1 x conector SPI TPM (14-1 pinos)

1 x 20-3 pinos do painel do sistema com função de intrusão do chassi

Características especiais

ASUS 5X PROTECTION III

DIGI + VRM

Proteção aprimorada de sobrecorrente DRAM

Protetores ESD

LANGuard

Proteção contra sobretensão

SafeSlot Core +

E/S traseira de aço inoxidável

ASUS Q-Design

Q-DIMM

Q-Slot

Solução Térmica ASUS

Dissipador M.2

Design do dissipador de calor VRM

ASUS EZ DIY

ProCool

AURA Sync

conector RGB AURA

Conectores RGB de Geração 2 endereçáveis

Recursos de software

Software Exclusivo ASUS

Caixa de Arsenal

AURA Creator

AURA Sync

Fan Xpert 2+

AI Suite 3

Utilitário de desempenho e economia de energia

TurboV EVO

UPR

Digi + VRM

ASUS CPU-Z

MyAsus

Software Norton Anti-virus (versão de avaliação gratuita)

WinRAR

UEFI BIOS

ASUS EZ DIY

ASUS CrashFree BIOS 3

ASUS EZ Flash 3

Modo ASUS UEFI BIOS EZ

BIOS

Flash ROM de 128 Mb, UEFI AMI BIOS

Gestão

WOL por PME, PXE

Acessórios

Cabos

2 cabos SATA 6 Gb/s

Diversos

1 x antenas móveis ASUS Wi-Fi

1 x blindagem de E/S

1 x pacote de borracha M.2

1 x pacote de parafuso SSD M.2

Meio de Instalação

1 x DVD de suporte

Documentação

1 x manual do utilizador

Sistema operativo

Windows® 11 de 64 bits, Windows® 10 de 64 bits

Formato

Formato mATX

9,6 polegadas x 9,6 polegadas (24,4 cm x 24,4 cm)
