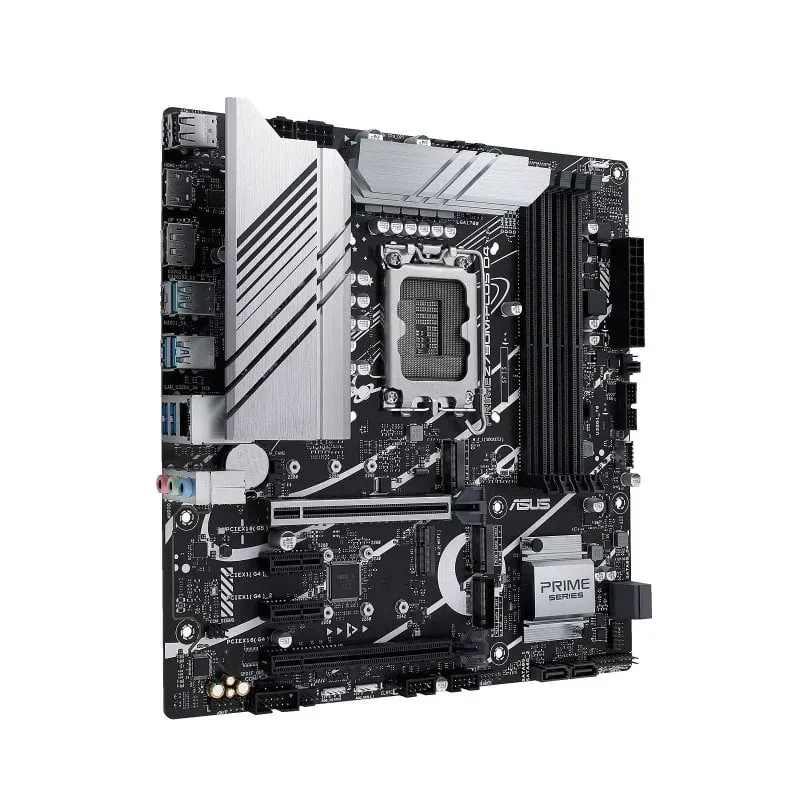

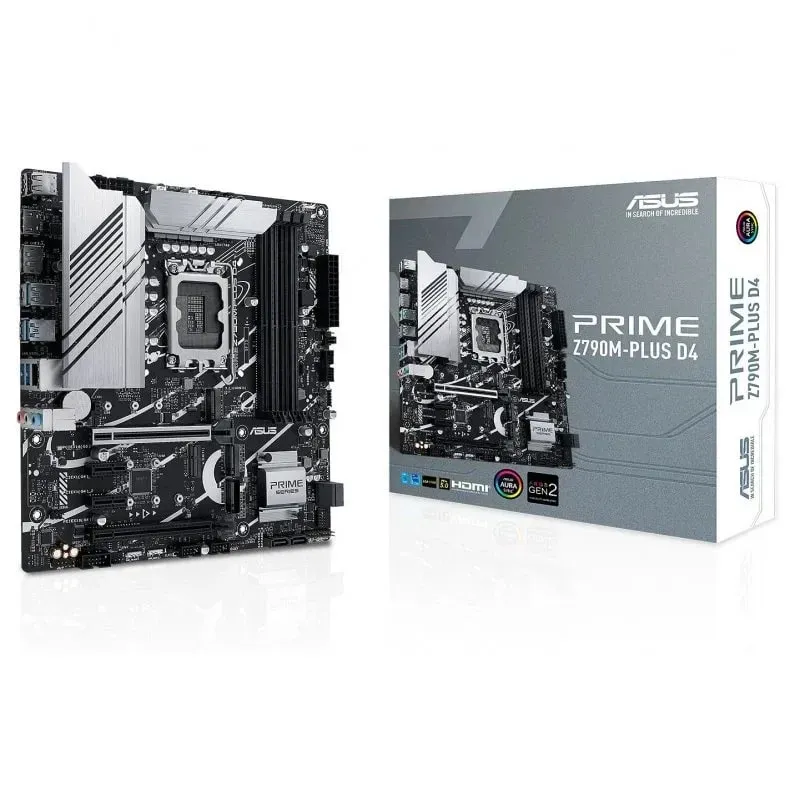

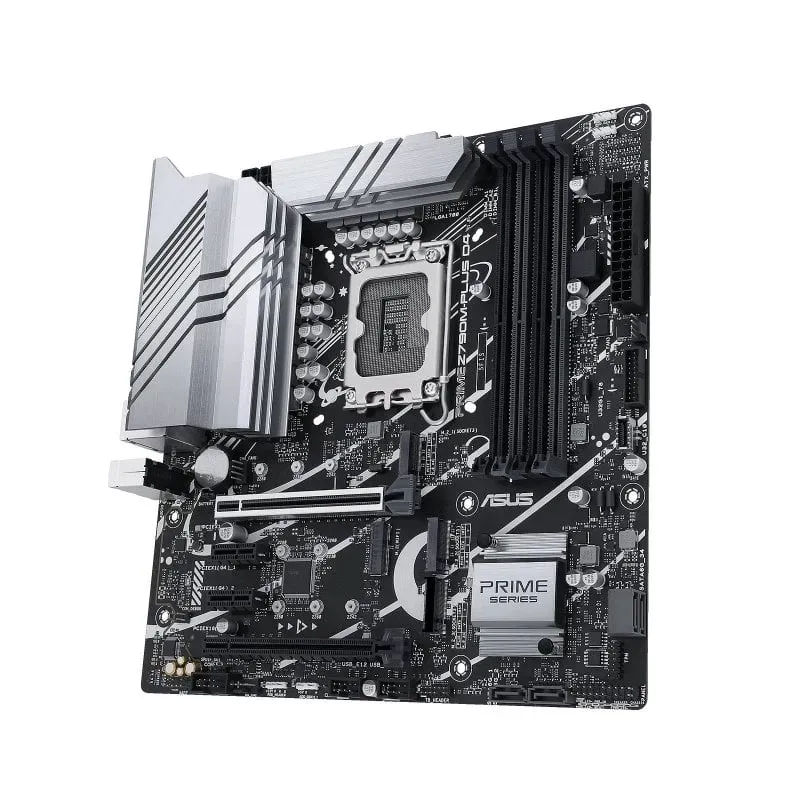

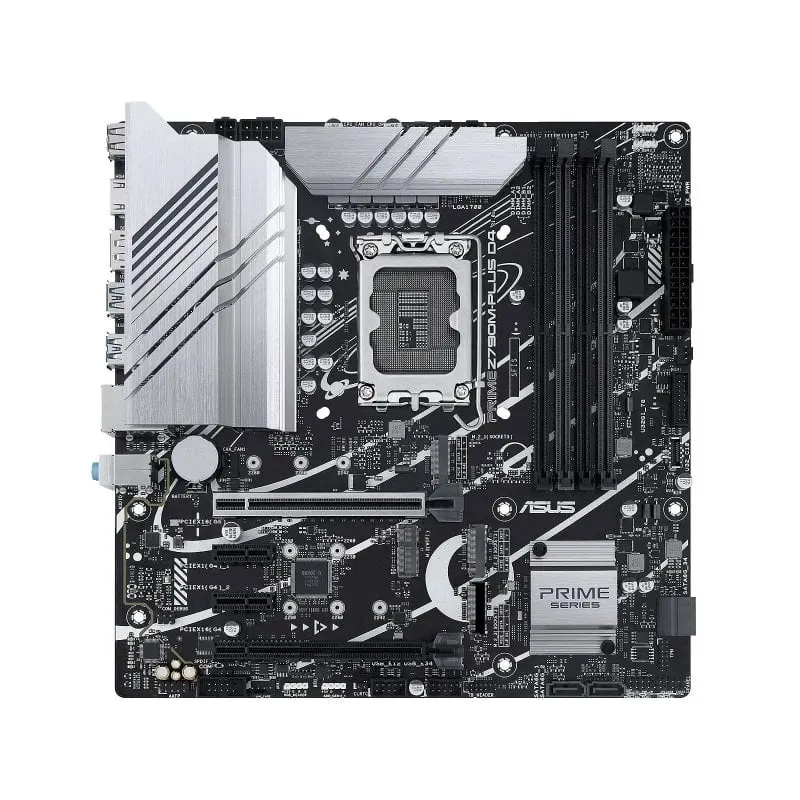

Motherboard ASUS Prime Z790M-PLUS D4 Socket 1700 mATX

Motherboard ASUS Prime Z790M-PLUS D4 Socket 1700 mATX

A Motherboard ASUS Prime Z790M-PLUS D4 Socket 1700 mATX, PCIe® 5.0, três slots M.2, 10+1 DrMOS, DDR4, Intel® LAN 1Gb, HDMI®, DP, USB 3.2 Gen 2×2 tipo C®, Frente USB 3.2 Gen 1 Tipo C®, além de compatibilidade Thunderbolt™ (USB4®) e Aura Sync.

Características:Socket Intel® LGA 1700 Suporta processadores Intel® de 12ª e 13ª geração.

Solução de energia melhorada 10+1 DrMOS, PCB de seis camadas, conectores ProCool, bobinas de liga e condensadores duráveis para fornecimento de energia estável.

Conectividade de última geração: PCIe® 5.0, Intel® Ethernet 1 Gb, USB 3.2 Gen2x2 Type-C®, painel frontal USB 3.2 Gen 1 Type-C®, suporte para conector Thunderbolt™ (USB4®).

ASUS OptiMem II: Rastreio e trilhos cuidados, além de otimizações de camada traseira para preservar a integridade do sinal e melhorar o overclock da memória.

Refrigeração completa Dissipadores de calor VRM sobre-dimensionados, dissipador de calor PCH passivo, conectores de ventilação híbridos e Fan Xpert 4 com AI Cooling II.

Especificações Motherboard ASUS Prime Z790M-PLUS D4 Socket 1700 mATX:

CPUs:Intel® Socket LGA1700 para processadores Intel® Core™ de 13ª geração e processadores Intel® Core™, Pentium® Gold e Celeron® de 12ª geração*

Suporta Intel® Turbo Boost Technology 2.0 e Intel® Turbo Boost Max Technology 3.0**

* Consulte www.asus.com para obter a lista de suporte de CPU.

** O suporte à tecnologia Intel® Turbo Boost Max 3.0 depende dos tipos de CPU.

Chipset:Chipset Intel® Z790

Memória RAM:4 x DIMMs, máx. 128 GB, DDR4 5333(OC)/5133(OC)/5066(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4266( OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800 /2666/2400/2133 Memória não ECC, sem buffer*

Arquitetura de memória de canal duplo

Suporta Intel® Extreme Memory Profile (XMP)

OptiMemII

* Os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM variam dependendo da configuração da CPU e da memória, para obter mais informações, consulte www.asus.com para obter a lista de suporte de memória.

Gráficos:1x DisplayPort**

1 x porta HDMI®***

*As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.

**Suporte máx. 4K@60Hz conforme especificado em DisplayPort 1.4.

***Suporta 4K@60Hz conforme especificado em HDMI 2.1.

Slots de expansão:Processadores Intel® de 13ª e 12ª geração*

1 x slot PCIe 5.0 x16

Chipset Intel® Z790

1 x slot PCIe 4.0 x16 (suporta o modo x4)

2 x slots PCIe 4.0 x1

* Verifique a tabela de bifurcação PCIe no site de suporte (https://www.asus.com/support/FAQ/1037507/).

Para garantir a compatibilidade do dispositivo instalado, consulte https://www.asus.com/support/ para obter a lista de periféricos suportados.

Armazenamento:Total suporta 3 x slots M.2 e 4 x portas SATA 6Gb/s*

Processadores Intel® de 13ª e 12ª geração

Slot M.2_1 (M-Key), tipo 2242/2260/2280 (suporta o modo PCIe 4.0 x4)

Chipset Intel® Z790

Slot M.2_2 (M-Key), tipo 2260/2280 (suporta o modo PCIe 4.0 x4)

Slot M.2_3 (M-Key), tipo 2242/2260/2280 (suporta modos PCIe 4.0 x4 e SATA)

4 x portas SATA 6Gb/s

* A tecnologia de armazenamento Intel® Rapid suporta PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.

Ethernet:1 x Ethernet Intel® 1 Gb

ASUS LAN Guard

Wireless e Bluetooth:Apenas slot M.2 (E-Key, CNVi e PCIe)*

*O módulo Wi-Fi é vendido separadamente.

USB:USB traseiro (total de 8 portas)

1 x porta USB 3.2 Gen 2×2 (1 x USB Type-C®)

1 x porta USB 3.2 Gen 2 (1 x Tipo-A)

4 x portas USB 3.2 Gen 1 (4 x Tipo-A)

2 x portas USB 2.0 (2 x Tipo-A)

USB frontal (total de 7 portas)

1 x conector USB 3.2 Gen 1 (suporta USB Type-C®)

1 x conector USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais

2 x conectores USB 2.0 suportam 4 portas USB 2.0 adicionais*

* Porta USB_E1, porta USB_E2, porta USB_E3 e porta USB_E4 compartilham a largura de banda.

Áudio:CODEC de áudio de alta definição Realtek 7.1 Surround Sound*

Suporta: Deteção de Jack, Multi-streaming, Retarefa de Jack no Painel Frontal

Suporta reprodução de até 24 bits/192 kHz

Recursos de áudio

Blindagem de áudio

Condensadores de áudio premium

Camadas de PCB de áudio dedicadas

* É necessário um chassi com um módulo de áudio HD no painel frontal para suportar a saída de áudio 7.1 Surround Sound.

Portas de E/S do painel traseiro:1 x porta USB 3.2 Gen 2×2 (1 x USB Type-C®)

1 x porta USB 3.2 Gen 2 (1 x Tipo-A)

4 x portas USB 3.2 Gen 1 (4 x Tipo-A)

2 x portas USB 2.0 (2 x Tipo-A)

1 x DisplayPort

1 x porta HDMI®

1 x porta Ethernet Intel® 1Gb

3 x tomadas de áudio

Conectores de E/S Internos:Ventilador e refrigeração relacionados: 1 x conector de ventoinha de CPU de 4 pinos

1 x conector de ventoinha OPT da CPU de 4 pinos

1 x conector de bomba AIO de 4 pinos

3 x conectores do ventilador do chassi de 4 pinos

relacionado à alimentação: 1 x conector de alimentação principal de 24 pinos

1 x conector de alimentação de 8 pinos + 12V

1 x conector de alimentação de 4 pinos + 12V

relacionado ao armazenamento: 3 x slots M.2 (M-Key)

4 x portas SATA 6Gb/s

USB: 1 x conector USB 3.2 Gen 1 (suporta USB Type-C®)

1 x conector USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais

2 x conectores USB 2.0 suportam 4 portas USB 2.0 adicionais

Diversos: 3 x conectores endereçáveis Gen 2

1 x conector RGB Aura

1 x conector CMOS claro

1 x conector da porta COM

1 x conector de áudio do painel frontal (AAFP)

1 x Slot M.2 (E-Key)

1 x conector de saída S/PDIF

1 x conector SPI TPM (14-1 pinos)

1 x 20-3 pinos conector do painel do sistema com função de intrusão do chassi

1 x conector Thunderbolt™ (USB4®)

Características especiais:ASUS 5X PROTEÇÃO III

DIGI+ VRM (Design de energia digital com DrMOS)

Guarda LAN

Proteção contra sobretensão SafeSlot Core+

E/S traseira em aço inoxidável Design ASUS Q

Q-DIMM

Núcleo Q-LED

Slot Q

Soluções Térmicas ASUS

Design de dissipador de calor VRM

ASUS EZ-DIY

ProCool

Sincronização de Aura

Conector Aura RGB

Conectores endereçáveis Gen 2

recursos de software

Software Exclusivo ASUS

Caixa do Arsenal

Sincronização de Aura

Fan Xpert 4 (com AI Cooling II)

Economia de energia Suíte AI 3

Turbo V EVO

DIGI + VRM

Limpador de PC ASUS CPU-Z

WinRAR

UEFI-BIOS

ASUS EZ-DIY

ASUS CrashFree BIOS 3

ASUS EZ Flash 3

Modo ASUS UEFI BIOS EZ

BIOS

192 (128+64) Mb Flash ROM, BIOS UEFI AMI

Capacidade de gestão WOL por PME, PXE

Acessórios

Cabos 2 x cabos SATA 6Gb/s

Diversos 1 x escudo de E/S

2 x pacotes de parafusos para SSD M.2

Documentação 1x guia do utilizador

Sistema operativo Windows® 11, Windows® 10 de 64 bits

Formato Formato mATX

9,6 pol. x 9,6 pol. (24,4 cm x 24,4 cm)
